Kort introduktion
|
Nøjagtighed: |
±2,0 % af FS |
Rørstørrelse: |
10 mm |
|
Produktion: |
RS485, 4-20mA, OKT |
IP-vurdering |
IP65 |
Produktintroduktion

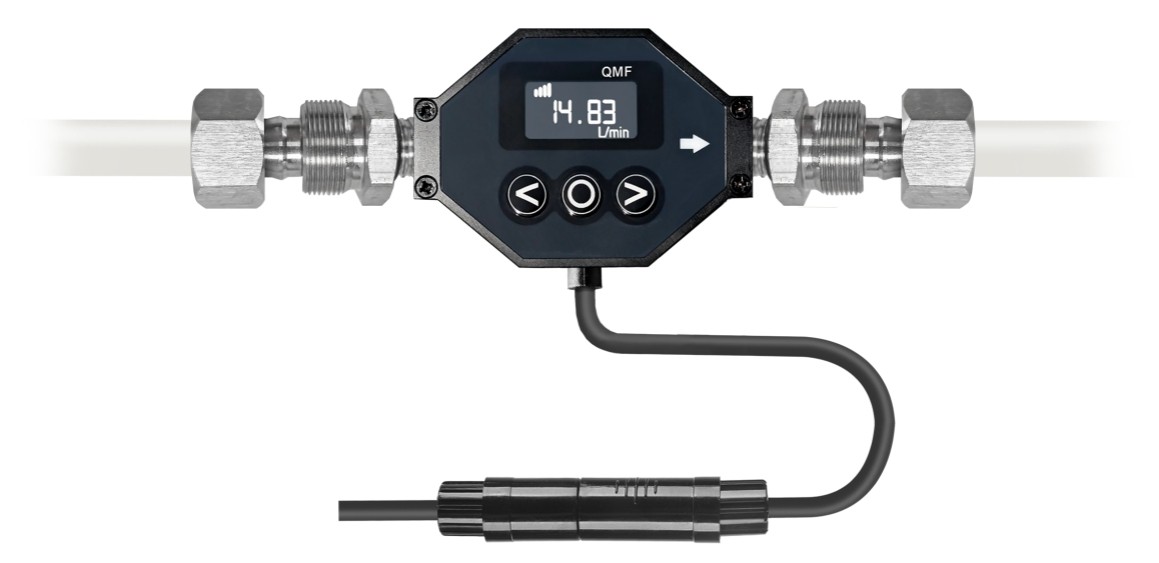

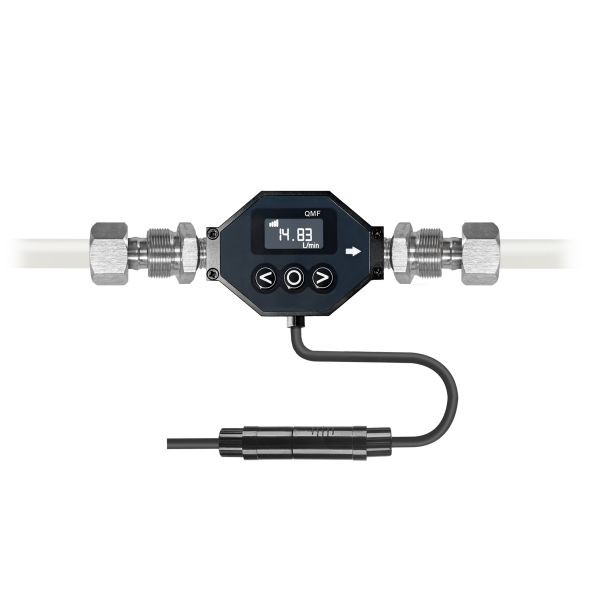

QMF Ultrasonic Micro Flow Sensor anvender ultralydstiden-af-flyveprincippet, integreret med høj-signalbehandlingskredsløb og adaptive algoritmer. Den tilbyder nøjagtig-tidsovervågning af væskeflowet med dynamisk respons på under-sekund og anti-interferenskapacitet.
Den er velegnet til vand og dækker et flow på 0,1-35 l/min. med ±2 % FS-nøjagtighed og 0,8 % repeterbarhed. Den understøtter flere fittings (med modhager, hurtig-tilslutning, hurtig-drejning) til 10 mm rør og valgfri udgange (4-20mA, OCT) plus RS485 (MODBUS). Funktionerne omfatter en 0,96" farve-LCD, 3 touch-taster, IP65-beskyttelse og 10-36VDC strøm. Udbredt i landbrugsdroner, væskekølede kabinetter og halvledertemperaturkontrol.
- Akvakultur, RAS-systemer
- Industriel vandovervågning, kommerciel vandforsyningsmåling
- Vand- og spildevandshåndtering
- HVAC (Opvarmning, Ventilation og Air Conditioning) systemer
- Procesindustrier (kemiske, farmaceutiske, fødevarer og drikkevarer)
- Energistyring og miljøovervågning
- Landbrug og kunstvandingssystemer
- Forskning og udvikling
- Facilitetsstyring
- Industriel vedligeholdelse og fejlfinding
- CO2-fodaftryk, CO2-revision, CO2-vurdering, CO2-neutralitet og CO2-handel osv.
Produktparameter
Tekniske parametre
|
Præstationsindikatorer |
|
|
Flowhastighedsområde |
0,1 l/min ~35 l/min |
|
Nøjagtighed |
±2 % af FS |
|
Gentagelighed |
0.8% |
|
Rørstørrelser |
10 mm |
|
Montering |
Se afsnit 3.2 |
|
Medium |
Vand |
|
Funktionelle indikatorer |
|
|
Kommunikationsgrænseflade |
RS485; understøtter MODBUS-protokollen |
|
Output (valgfrit) |
4~20mA, OKT |
|
Strømforsyning |
10-36VDC/500mA |
|
Tastatur |
3 berøringstaster |
|
Skærm |
0,96" (160*80) LCD-farveskærm |
|
Driftstemperatur |
-10 grader ~50 grader |
|
Driftstryk |
0~1,6 MPa |
|
Fugtighed |
5~95% relativ luftfugtighed, ingen kondens |
|
IP-vurdering |
IP65 |
|
Fysiske egenskaber |
|
|
Materiale til hus |
Teknisk plast (PPS) |
|
Systemgrænseflade |
G1/4 indvendigt gevind |
|
Kabel |
φ5 sort seks-skærmet kabel med selv-låsende stik, standardlængde: 1 m |
Kropsparametre
Udseende
Iinstallation
FAQ
Q: Hvad er flowområdet og nøjagtigheden af QMF-sensoren?
A: Flowområde er 0,1-35 l/min; nøjagtigheden er ±2 % af FS.
Q: Hvilke udgange understøtter QMF-sensoren?
A: Den understøtter valgfri 4-20mA/OCT og RS485 (MODBUS-protokol).

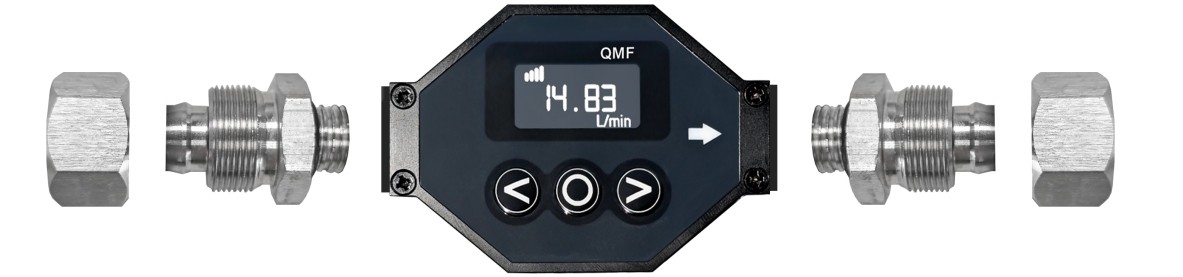

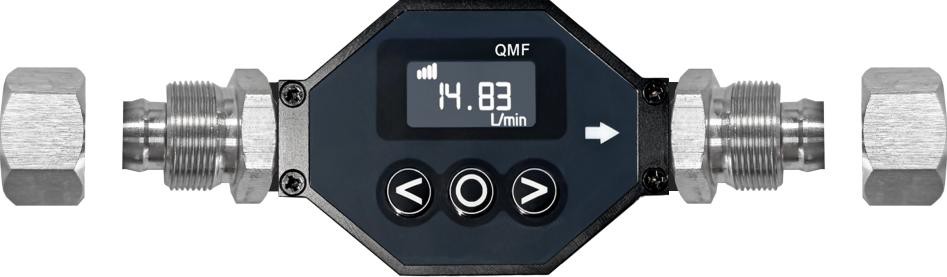

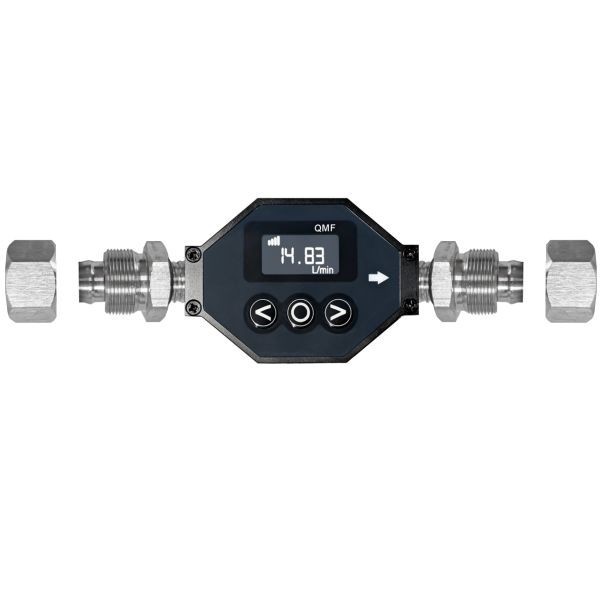

Q: Hvilke fittings er tilgængelige til QMF-sensoren?
A: Modhager, hurtig-tilslutning og hurtig-drejning (forskellige størrelser).
Q: Hvordan indstilles nulpunktet for QMF-sensoren?
A: Vælg "Set Zero" > "YES" i menuen, når væsken er statisk.
Q: Hvad er QMF-sensorens driftstemperatur og tryk?
A: -10 ~ 50 graders driftstemperatur; 0~1,6 MPa driftstryk.
